케이블을 하나하나 따라가며 랩실 랙 네트워크 구조 파악하기

우리 낭만인프라 대장님이 학부 및 석사이던 구석기 시대

랩실에 어마어마한 네트워크를 구성해 놓으셨었고 그걸 조금씩 발전시켜 내려오면서

지금의 랩실 네트워크가 존재하게 되었던 것인데..



졸업하신지 벌써 한참되셨지만 아직도 네트워크에 문제가 생기면 직접 손을 봐주시곤 하는데

(네트워크를 정확히 아시는 분이 대장님 + 교수님 + 박사님)



대장님을 이어 랩실 네트워크 담당으로 전직 하기 위해서

랩실 한켠에 있는 랙을 열어 케이블을 하나하나 따라가며 랩실 네트워크 구조를 파악해 보았습니다.





열자마자 느낀 것은 "음 오늘 집에 갈 순 있겠지?"



그래도 하나하나 하다보면 언젠간 된다는 마인드로 아자쓰



조금 더 자세히 뜯어보면

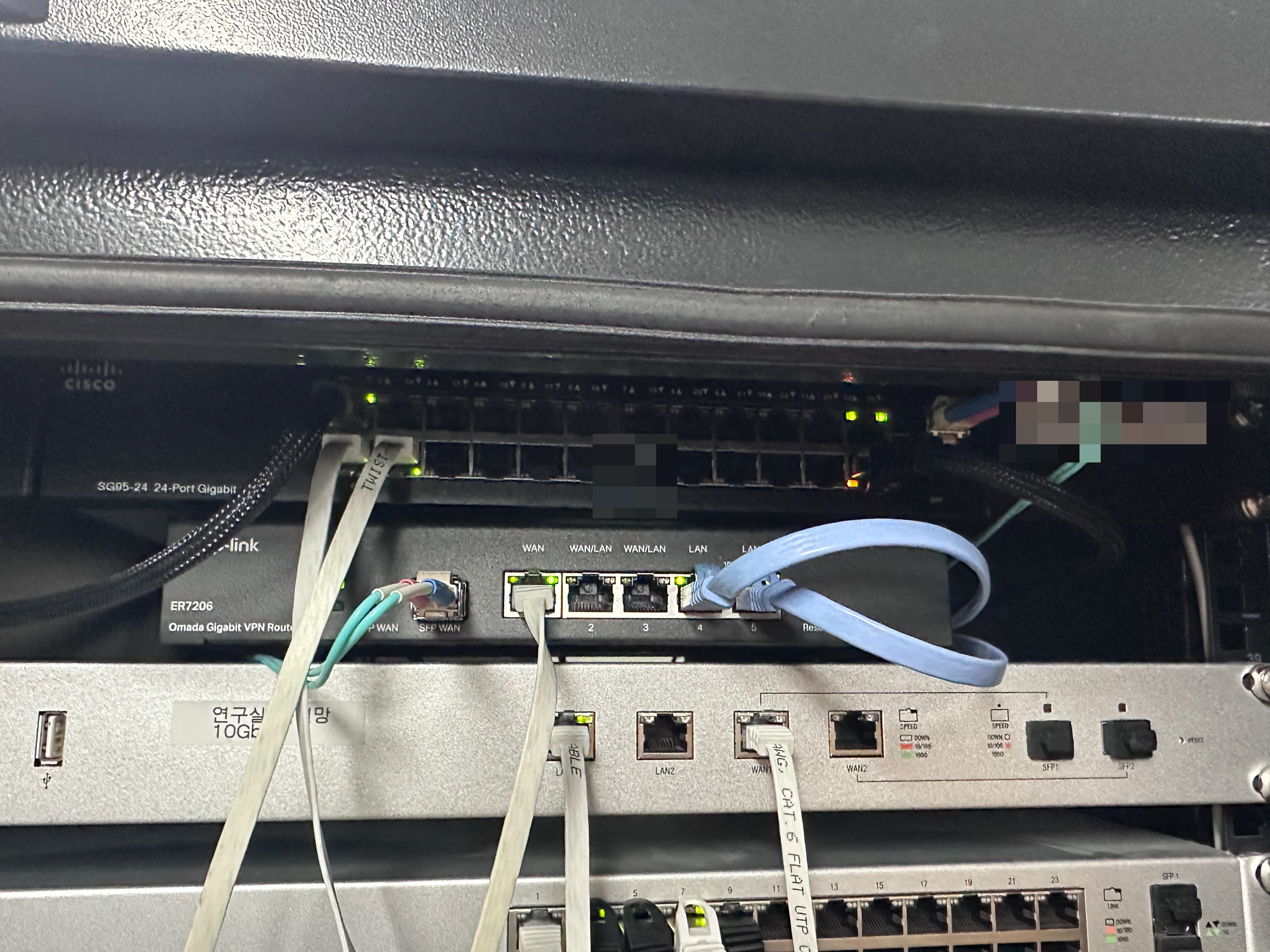

스위치랑 라우터도 있고

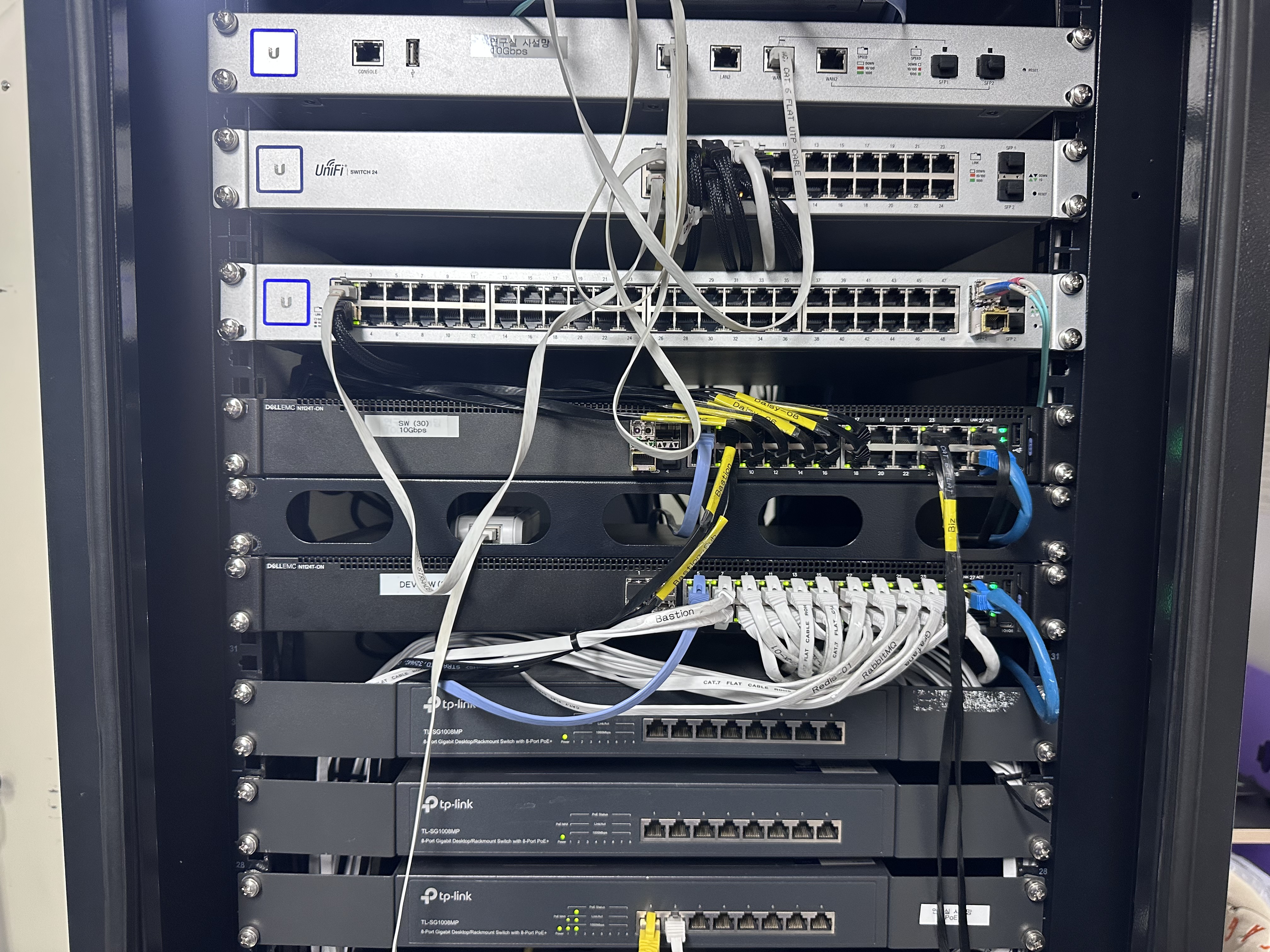

스위치들 추가요~

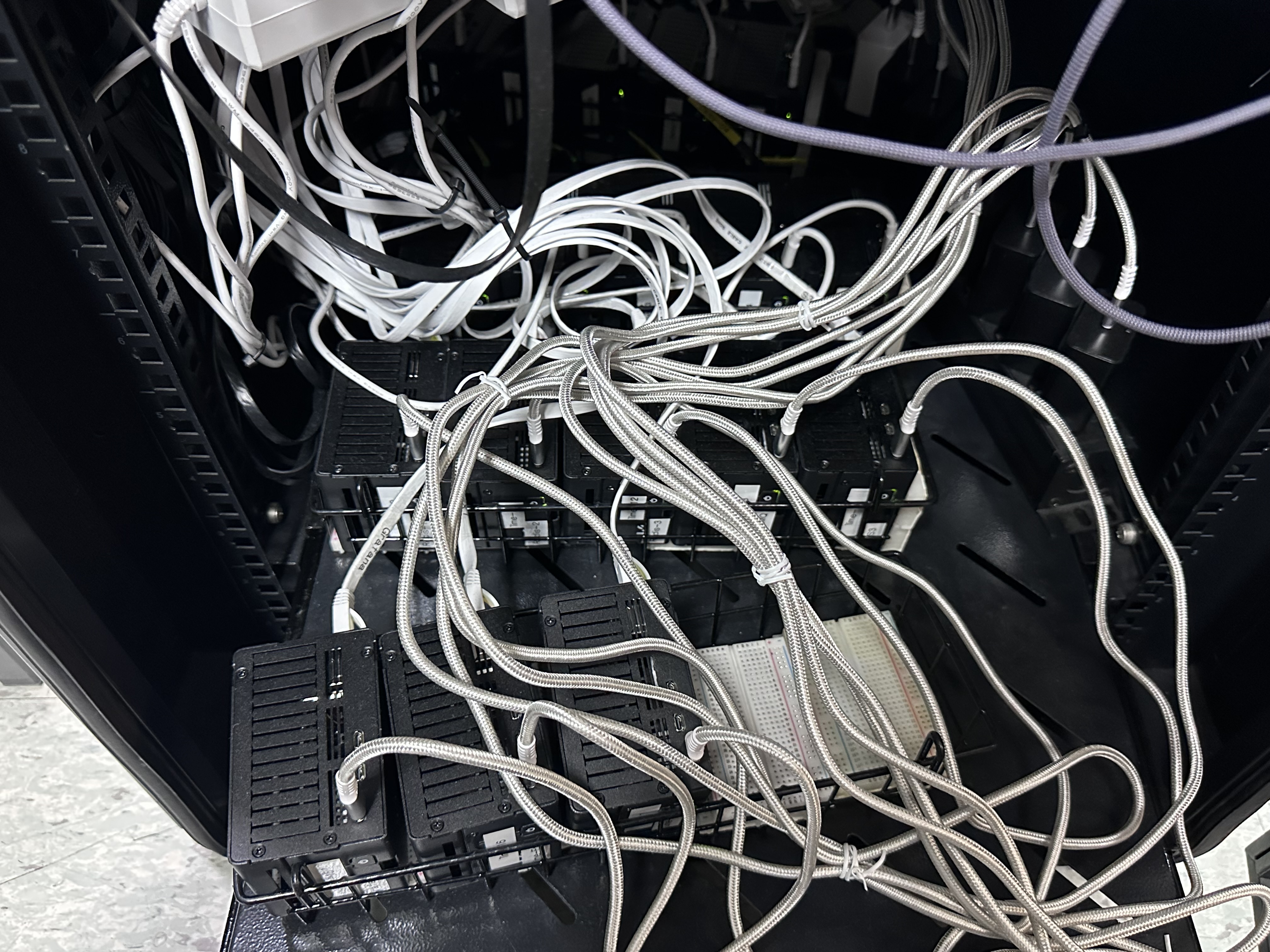

오디세이들과 관리 및 개발 개인 서버들

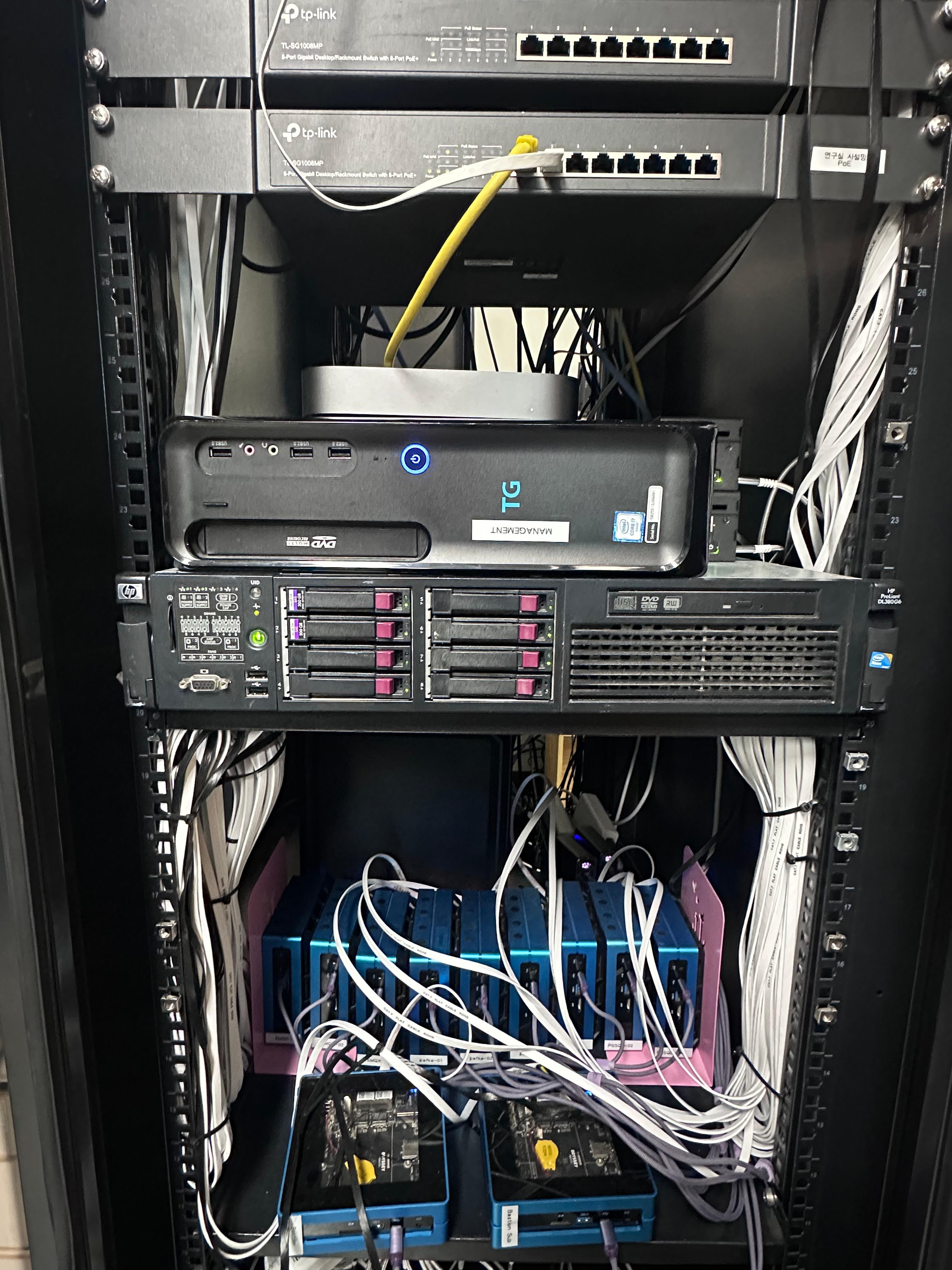

2U 서버랑 관리용 맥미니도 있고





 Bastion 및 Daisy 서버들

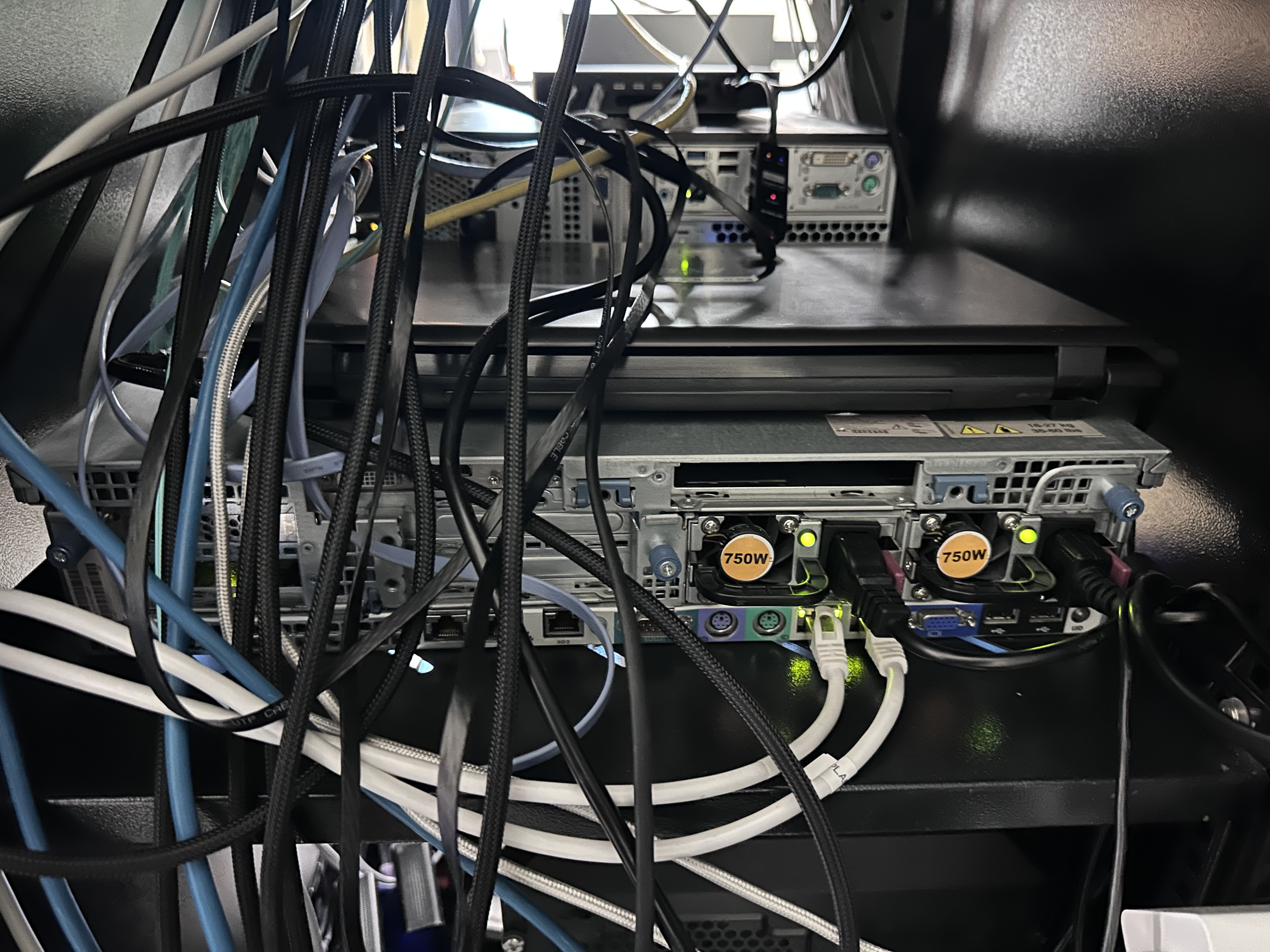

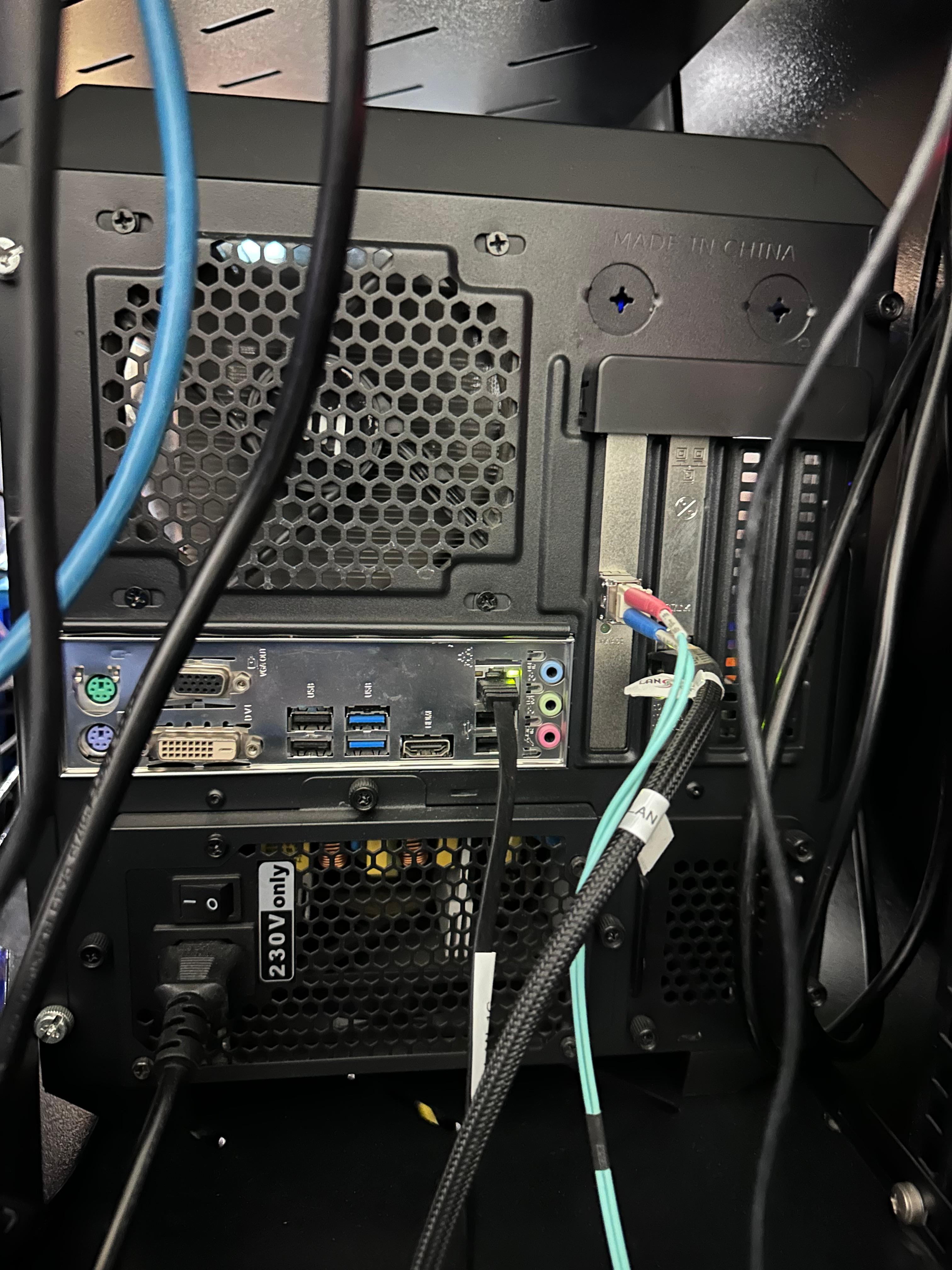

뒷단의 일부  어우

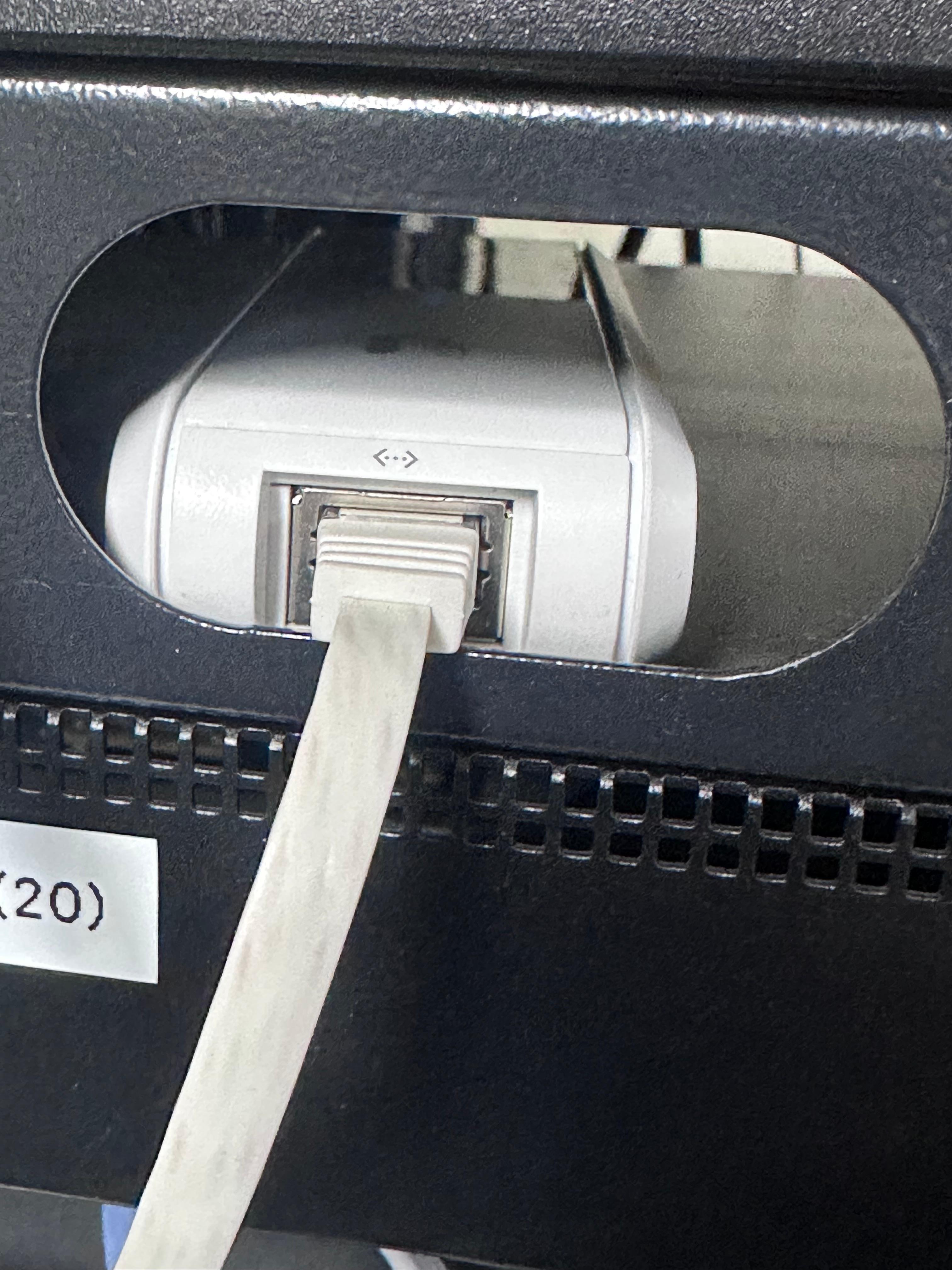

우리 소중한 리버스 프록시도 있고





우리 연구실 유일? POE에 연결되어 있는 UNIFI 장치들을 편하게 관리하게 해주는

UNIFI CLOUD KEY도 있고



수많은 장비들이 있었는데요

뒷단의 엄청난 케이블 뱀들을 보여드리고 싶지만 보는 여러분을 위해서 삼가 했습니다.

아무튼 엄청나게 많은 선들이 있었다는 것!



이제 그걸 하나하나 따라가면서

랩실 네트워크 구조를 파악해봤습니다.



어떻게 했느냐!







메시 와이파이 메인



이렇게 하나하나 일일히 적어가면서 조사했습니다.



하지만 이렇게 하나하나 조사한 것을 아키텍처로 풀어내야

다른 보시는 분들도 편하시겠죠?



그래서 임시 방편으로 간단히



이런식으로 간단히 만들어 봤습니다.



너무 휘뚜루마뚜루로 임시 방편으로 보기 편하게 만든거라 더 터치를 해야하지만

그래도 굿노트 사진 필기보다는 나으니까... ㅎㅎ



간단하게 만드는 것도 쉽지 않은 작업이였지만 그 과정을 통해서 배우는게 정말 많았습니다.



역시 직접 부딪혀 보면서 하나하나 틀려가며 배우는게 머리에 가장 잘 남는 것 같습니다.



다음에는 더 정교하고 이쁜 아키텍처와 함께 돌아오겠습니다!



이상으로 한땀한땀 랩실 네트워크 구조 파악 1편을 마치겠습니다.
